Prédalle Thermik
La réponse tout-en-un pour vos bâtiments RE2020
Descriptif

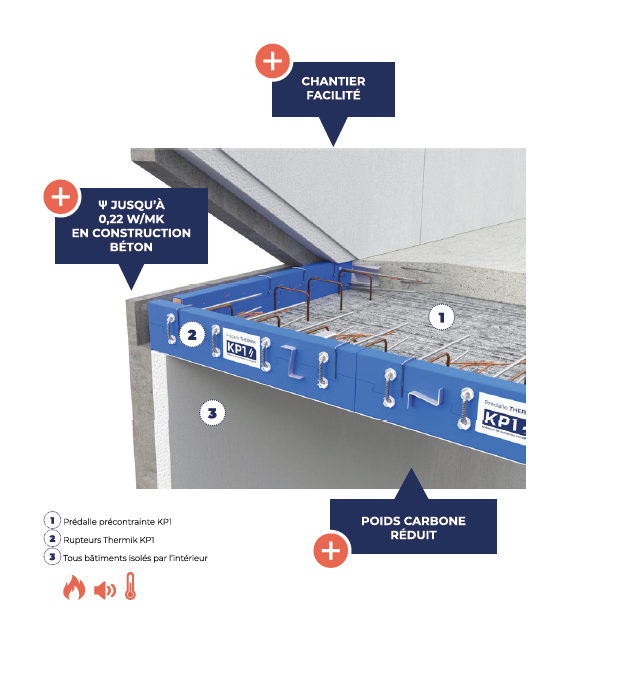

- Système de plancher béton précontraint constitué de Prédalles THERMIK préfabriquées KP1 de faible épaisseur (5 cm minimum) associées à une dalle de compression armée, coulée sur chantier. Les rupteurs thermiques sont directement intégrés en usines et traitent les ponts thermiques dans le sens porteur et non porteur
- Plusieurs épaisseurs de plancher possibles : 20, 23, 25 cm

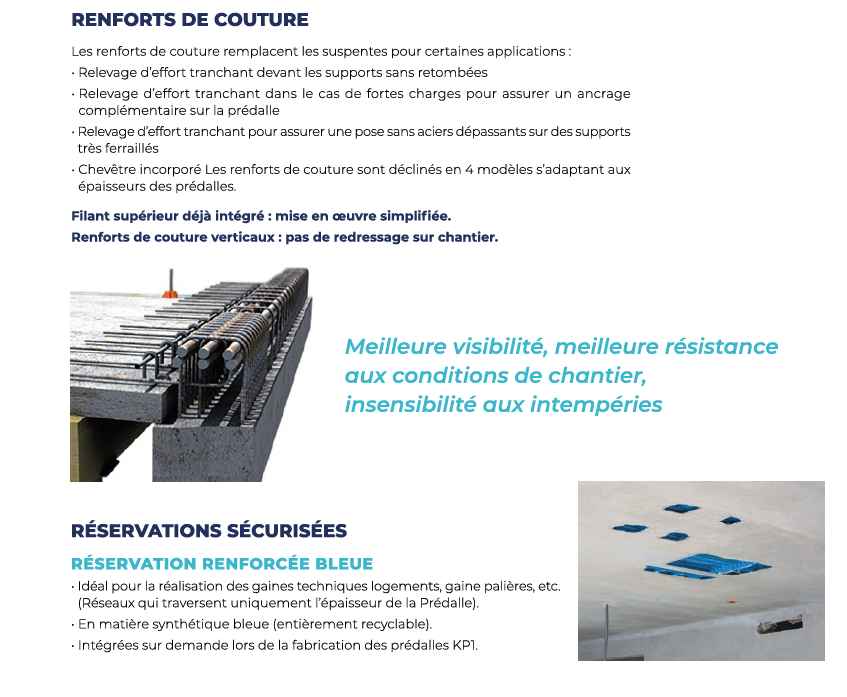

- Bénéficiant d’une large gamme d’accessoires, le Plancher Prédalles THERMIK KP1 peut intégrer des fonctionnalités connexes (passage des réseaux, réservations, etc.)
- Disponible en version bas carbone Prédalle IC 16 Gamme IMPAKT
Domaine d’emploi
- Tous types de bâtiments isolés par l’intérieur (logements collectifs, bureaux, bâtiments d’enseignement, bâtiments de santé, etc.)
- Toutes zones sismiques grâce aux Rupteurs THERMIK renforcés
- Tous niveaux de plancher : plancher haut de sous-sol, plancher d’étage, toit-terrasse
- Liaisons courantes plancher/façade
Les atouts
Performance thermique
- Haut niveau de performance : Psi jusqu’à 0,22 W/m.k pour une construction béton
- Un traitement total et record utilisable pour toutes les liaisons courantes planchers, permettant d’éviter le traitement coûteux de points singuliers ou encore d’augmenter la surface habitable grâce à des épaisseurs de doublages optimisées.
- Déperdition thermique diviser par 4 aux jonctions plancher/façade
- Respect du garde-fou RE2020 même sans traiter les liaisons balcons
Chantier facilité
Livrée prête à poser : rupteurs et aciers de liaison intégrés en usine
Rapidité de pose
- Rupteurs protégés des aléas du chantier et de l’eau
- Accessoires de sécurité intégrés en usine
Environnemental
- Les atouts du béton précontraint : moins de béton, moins d’acier, moins de carbone
- La Prédalle THERMIK est disponible en version classique ou avec un poids carbone réduit : Prédalle IC 16 Gamme IMPAKT
- Support idéal pour une dalle de compression en béton bas carbone sans impacter les cadences de pose
RÉGLEMENTATION :
Résistance parasismique
Le système de plancher Prédalles Thermik KP1 est compatible toutes zones sismiques et toutes catégories d’importance
de bâtiment, que ce dernier soit régulier ou non et tant que sa hauteur ne dépasse pas 28 m. Des rupteurs THERMIK
renforcés seront systématiques dans le cas de “bâtiments sismiques”.
Performance acoustique
Les performances acoustiques (Indice d’affaiblissement acoustique et niveau de bruit d’impact) d’un plancher constitué
de Prédalles et/ou Prédalles Thermik sont similaires à celles d’un plancher coulé en place de même masse surfacique
Sécurité incendie
Le système de plancher Prédalles Thermik KP1 permet de réaliser des planchers coupe-feu 120 minutes (REI 120). La performance attendue en matière de stabilité au feu doit être prise en compte lors du dimensionnement du plancher.

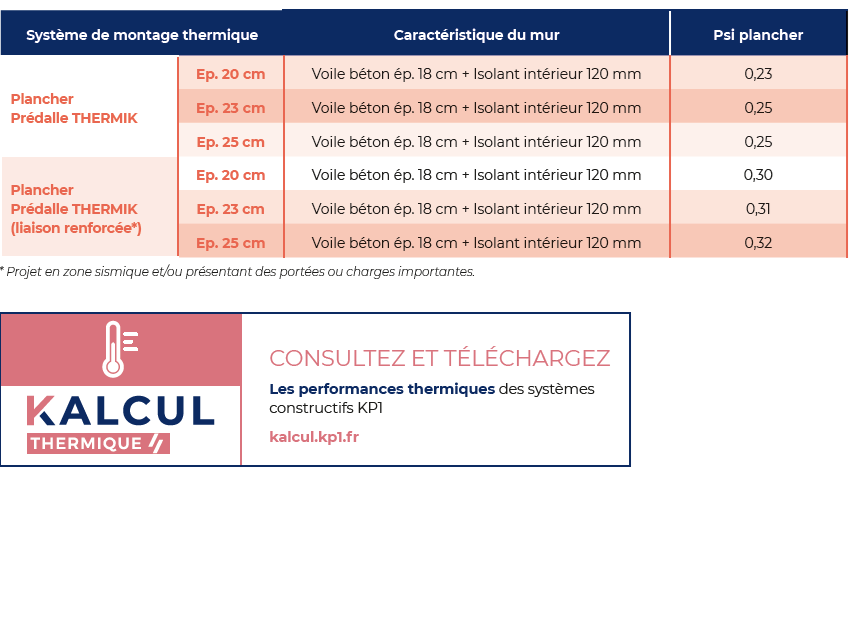

Performances thermiques

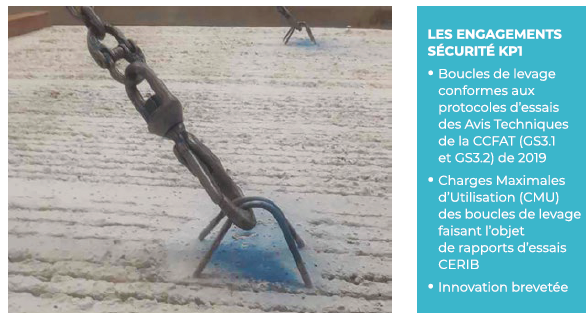

BOUCLES DE LEVAGE
- Boucles de levage systématiquement intégrées aux Prédalles KP1 lors de leur fabrication
- Marquage de couleur bleue pour un repérage et un élingage facilité sur chantier
- Permet de lever des prédalles en toute sécurité en utilisant uniquement 4 élingues à brins équilibrés
Nos boucles de levage sont caractérisées et dimensionnées conformément aux protocoles d'essais reconnus des Avis Techniques de la CCFAT ( coefficient de sécurité de 3)

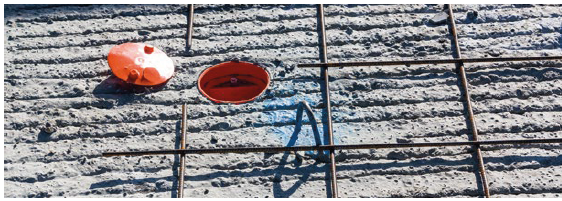

PLOTS ELECTRIQUES
- Manchons pour connexions électriques
- Intégrés aux Prédalles KP1 lors de leur fabrication
- Nombre et position déterminés à l'aide des plans d'incorporation fournis par l'entreprise Gros oeuvre ou électricien
Pour une pose en toute sécurité, veuillez vous référer aux documents suivants:
